Mengukur Transistor

Sebelumnya saya mau sampaikan kepada para pengunjung bahwa saya bukanlah teknisi, namun saya hanyalah seorang yang tak sempurna yang hobi elektro.

Tulisan ini hanyalah catatan kecil saya, dan mudah-mudahan bermanfaat bagi yang ingin belajar reparasi tv untuk mendapatkan penghasilan tambahan seperti saya.

Baik, tanpa ada maksud lain, langsung saja kita belajar cara mengukur transistor horisontal.

Cara mengukur transistor horisontal memeng sedikit berbeda dengan transistor biasa, ini dikarenakan adanya resistor dan dioda yang terdapat di dalam transistor horisontal.

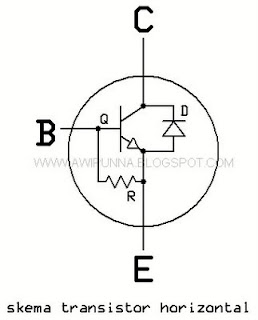

Untuk lebih jelasnya, silakan perhatikan skema internal transistor horisontal di bawah ini:

Berikut adalah cara saya mengukur transistor horisontal menggunakan AVO meter digital, soalna ga punya AVO meter analog :

1. Atur knob avo meter pada skala pengukuran dioda.
   Hubungkan probe merah avo meter ke basis transistor, dan probe hitam di kaki kolektor. Display harus nyambung (menunjukkan nilai sekitar 300 ohm lebih).
2.
   Dan jika probe dibalik/ditukar, display harus diam.



3. Hubungkan probe merah di kaki basis, dan probe hitam di kaki emitor, harus nyambung (display harus menunjukkan angka beberapa puluh ohm).


   Dan jika probe dibalik/ditukar, hasil pengukuran harus sama (nyambung).



4. Hubungkan probe merah ke kaki kolektor transistor, dan probe hitam di kaki emitor transistor horisontal. display pada AVO meter harus diam (ga nyambung)


   Dan jika probe dibalik/ditukar, hasilnya harus nyambung dengan nilai resistensi lebih tinggi dari pada hasil pengukuran antara basis dengan kolektor (lihat hasil pengukuran pada nomer 1 di atas)


Untuk avo meter analog juga sama caranya, cuma probe merah pada avo digital adalah probe hitam pada avo meter analog.

Demikianlah cara mengukur transistor horisontal, semoga bermanfaat.
